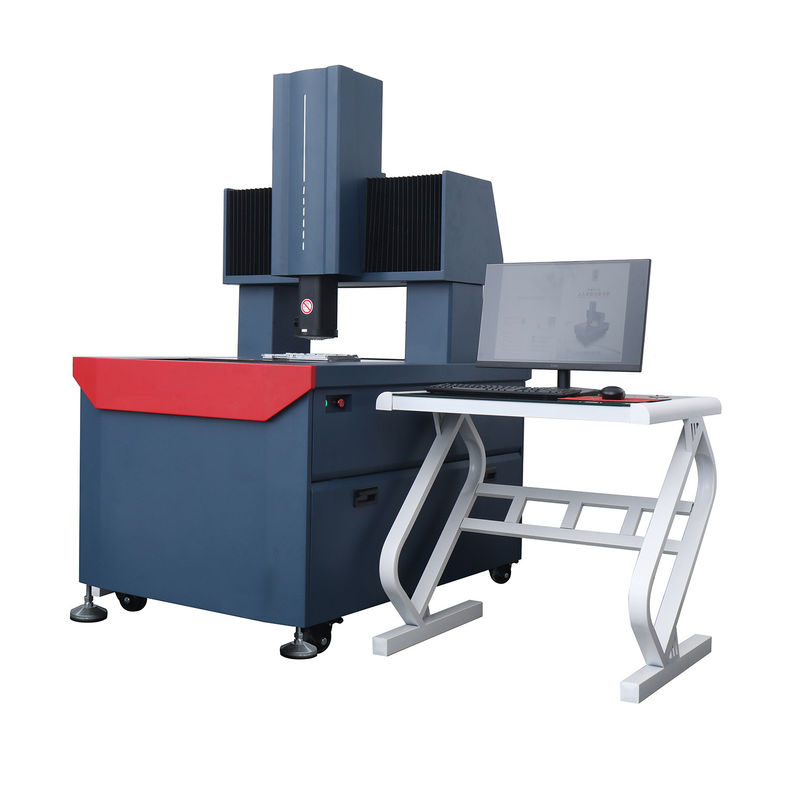

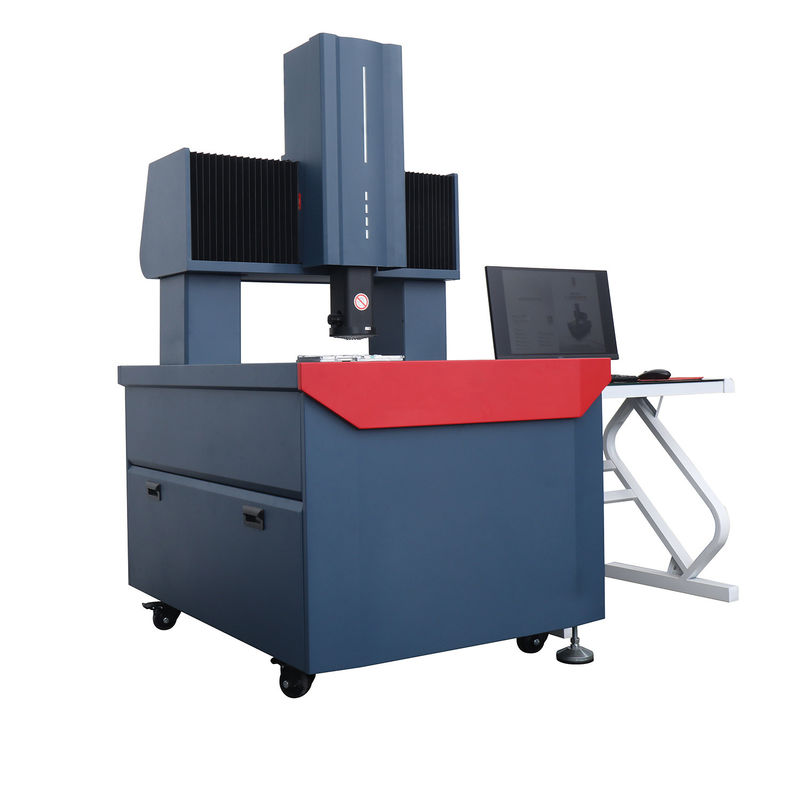

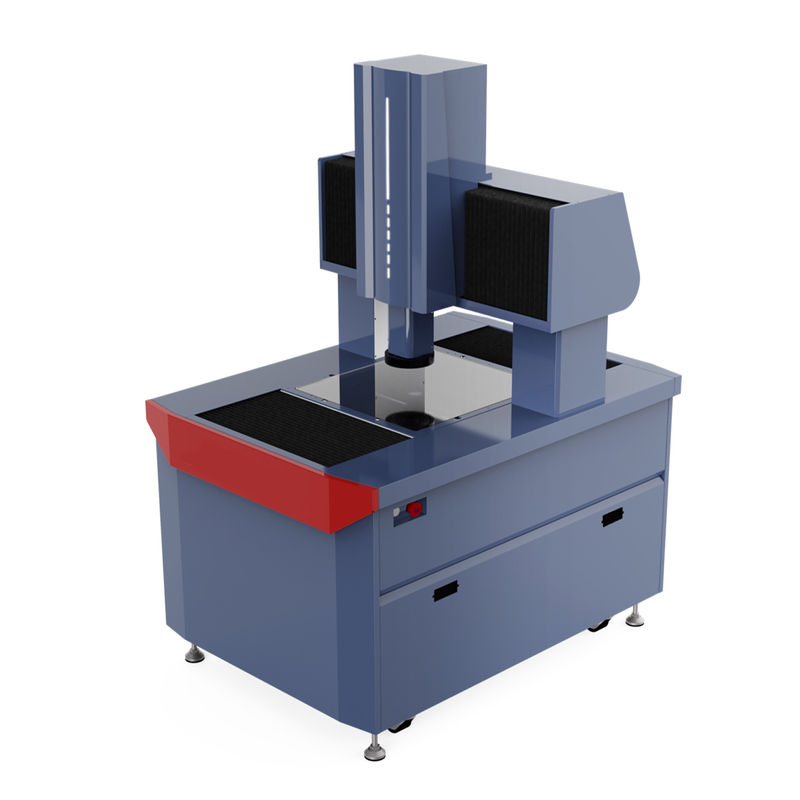

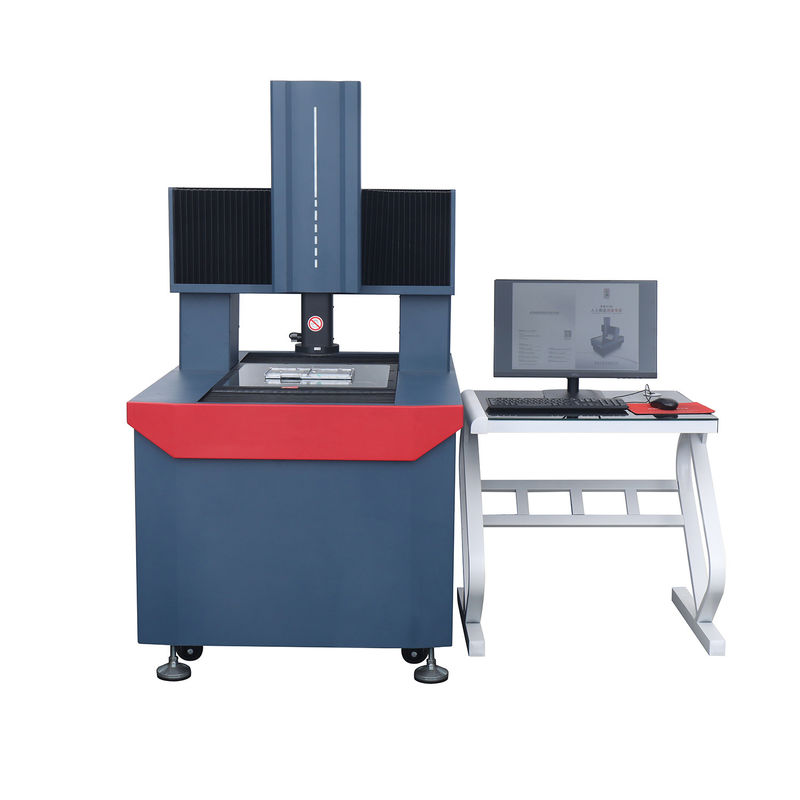

Sistema de medição de vídeo automático de ponte fixa da série KV-Pro com motor linear
-
Destacar
Sistema automático de medição por vídeo
,Sistema de medição por vídeo de ponte fixa
,Sistema de medição de vídeo de motor linear
-
Viagens300x300x200 mm
-
EstruturaPonte fixa
-
Material de baseMarmoreiro
-
Resolução0.1 μm
-
Lentes8.3X
-
Taxa de ampliação*118X-165X ((0.6X-5.0X)
-
Dimensões ((mm)1150×850×1650
-
Peso do instrumento (kg)630 kg
-
Suporte de carga (KG)25 kg
-
Lugar de origemGuangong/China
-
Marcakoqia
-
CertificaçãoCE
-
Número do modeloKV-Pro-332
-
Quantidade de ordem mínima1 Conjunto
-
PreçoCan be discussed
-
Detalhes da embalagemDe madeira contraplacada
-
Tempo de entrega30 dias úteis
-
Termos de pagamentoL/C,T/T
-
Habilidade da fonte100 conjuntos/mês

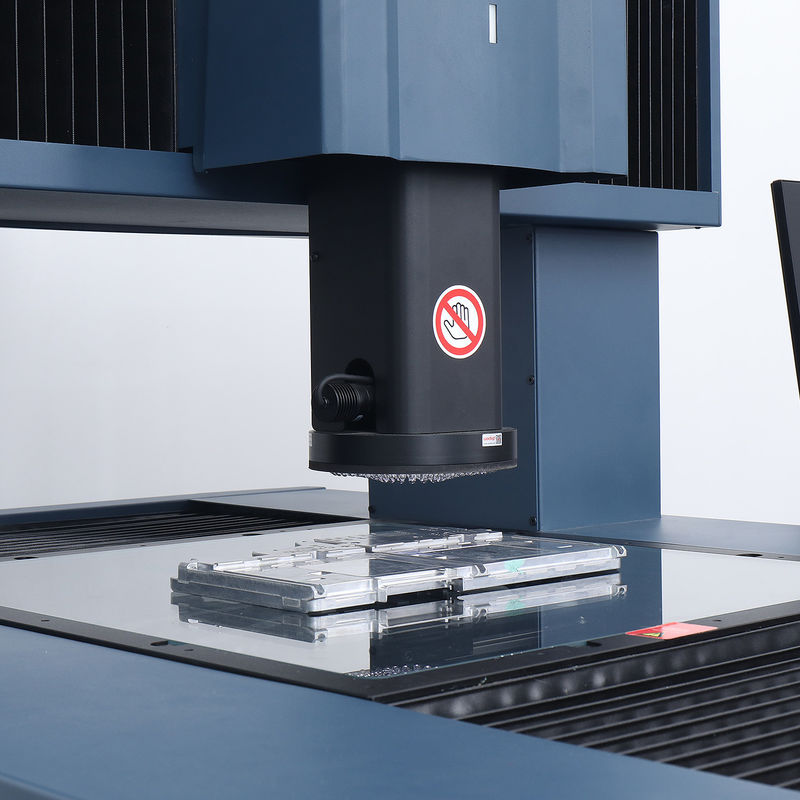

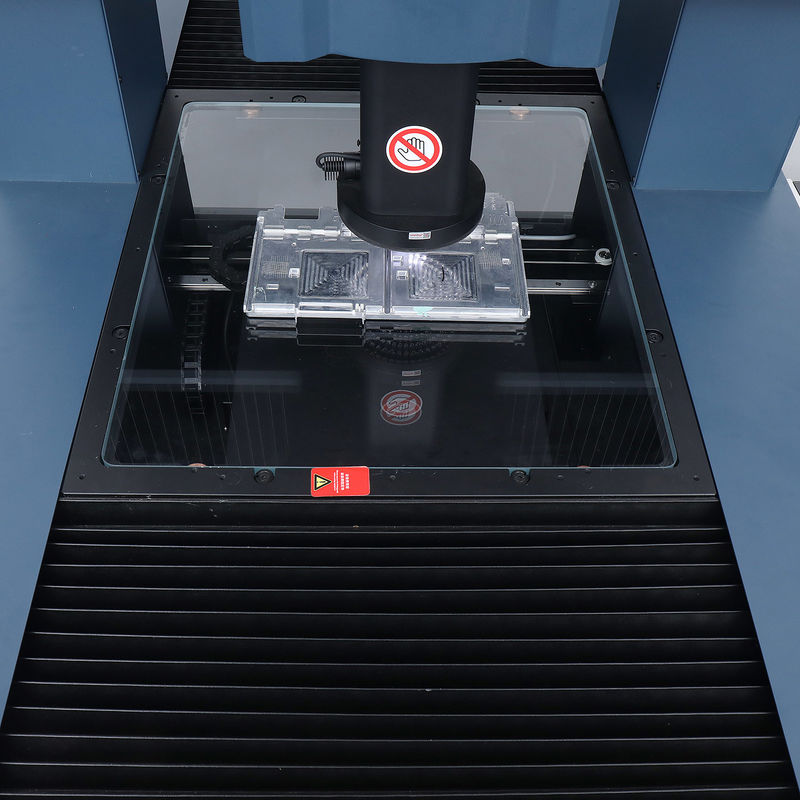

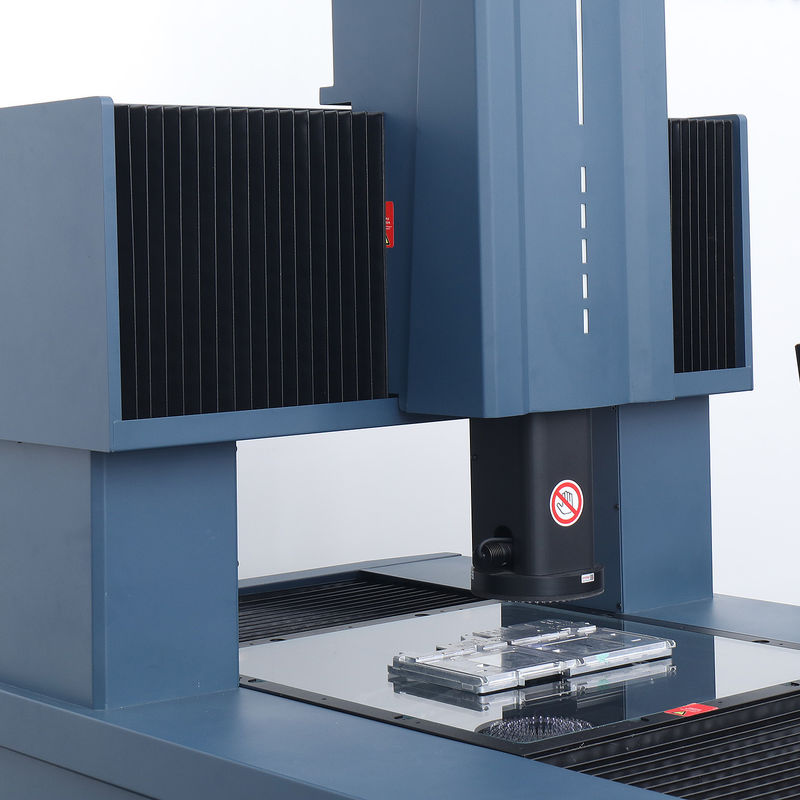

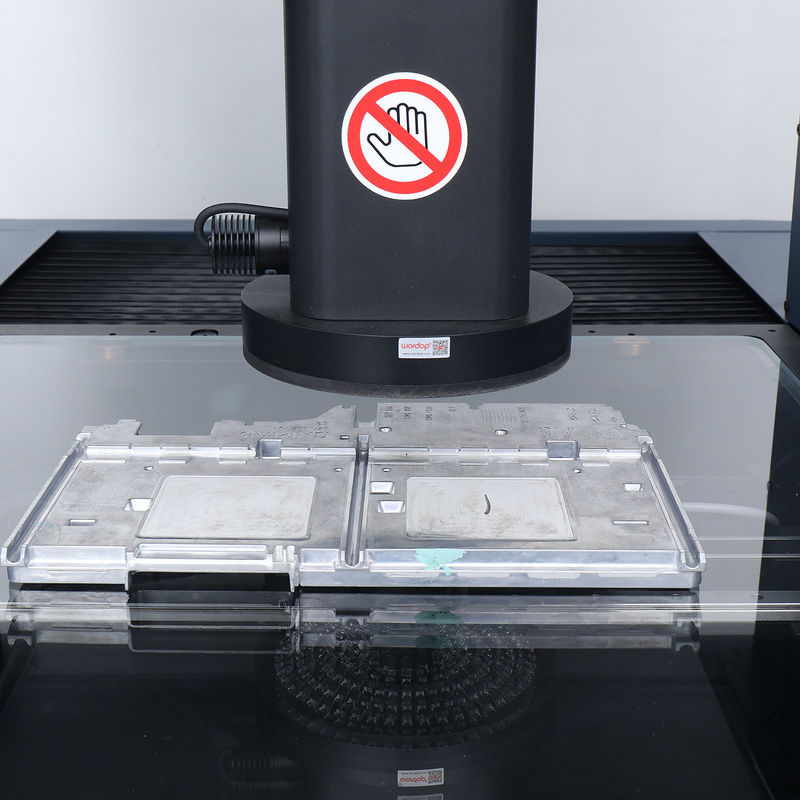

Sistema de medição de vídeo automático de ponte fixa da série KV-Pro com motor linear
Máquina de medição de vídeo automática de ponte fixa de motor linear da série KV-Pro
Introdução ao produto:

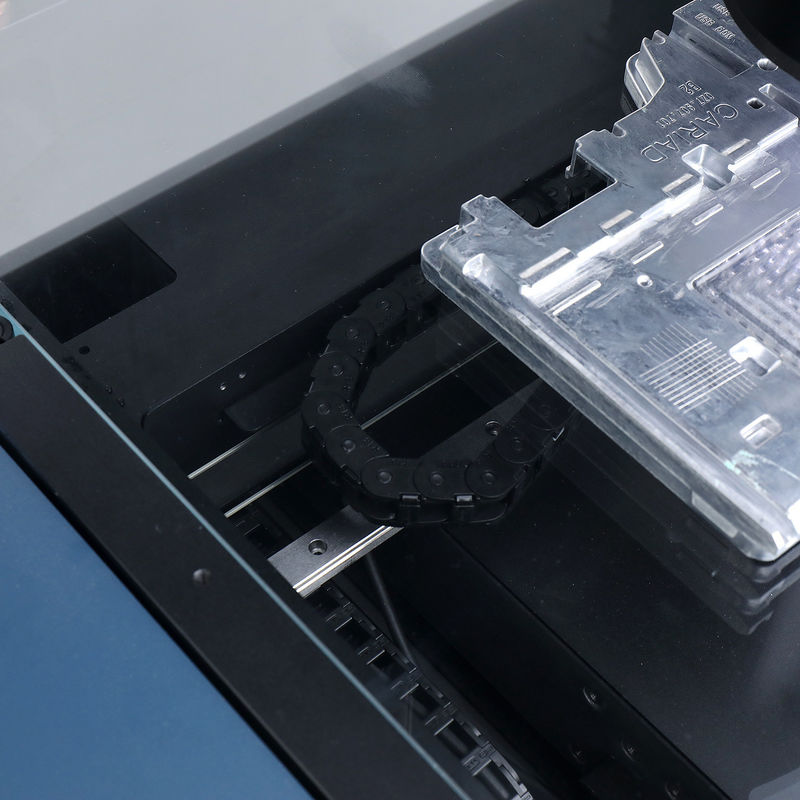

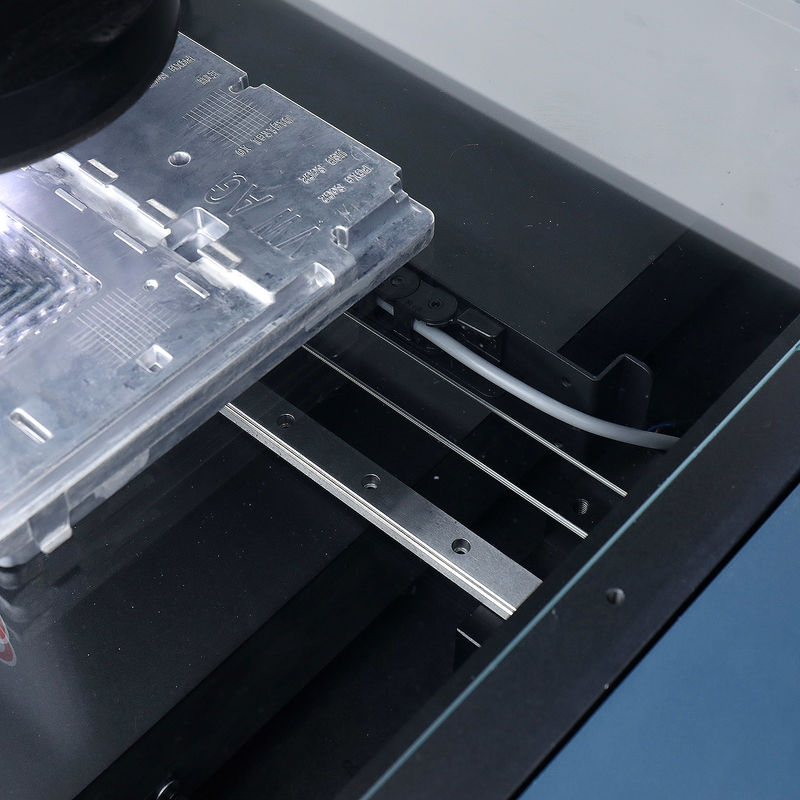

[ KV-Pro ]Série de acionamento direto ponte fixa instrumento de medição automático, motor linear movendo estator controle de movimento sem contato de alta velocidade, movimento sem atrito suave e suave,pode alcançar um controlo de movimento de alta precisão, e baixo ruído, sem desgaste, maior vida útil.
Funções básicas:
Função de medição:
Áreas de aplicação:
Especificações:
|
Modelo |
KV-Pro- 332 |
KV-Pro- 442 |
KV-Pro- 552 |
KV-Pro- 662 |
|
|
Viagens |
X ((mm) |
300 |
400 |
500 |
600 |
|
Y ((mm) |
300 |
400 |
500 |
600 |
|
|
Z(mm) |
200 |
200 |
200 |
200 |
|
|
Estrutura |
Ponte fixa |
||||
|
Material de base |
Marmoreiro |
||||
|
Monitor |
Monitor LCD de 24 polegadas |
||||
|
Sensores de imagem |
1/2" CCD digital, pixels altos, cor global, grande campo de visão |
||||
|
Resolução |
0.1 μm |
||||
|
Lentes |
8.3X |
||||
|
Taxa de ampliação*1 |
18X-165X(0,6X-5,0X) |
||||
|

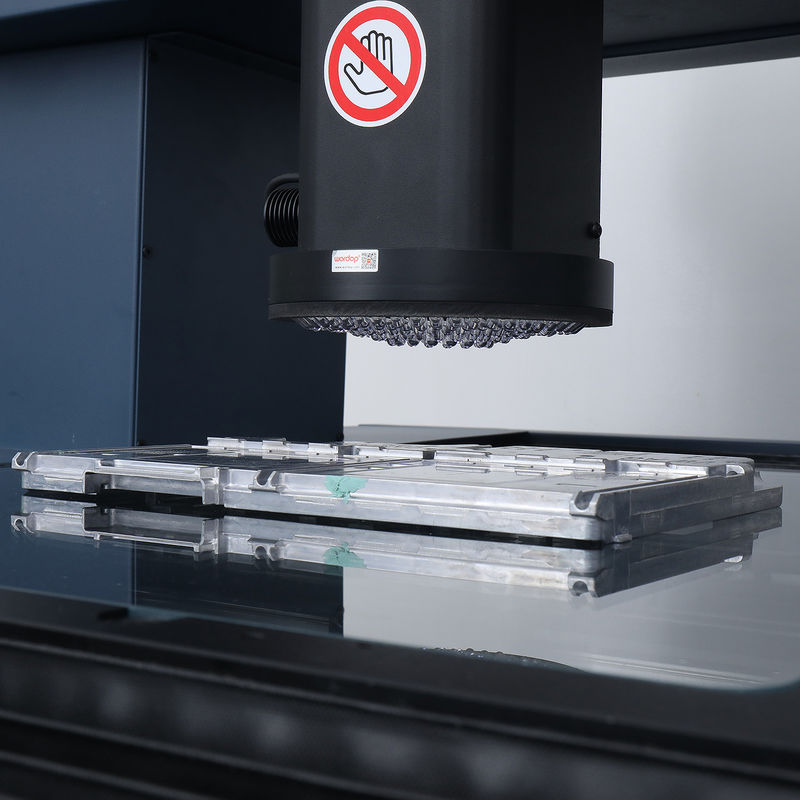

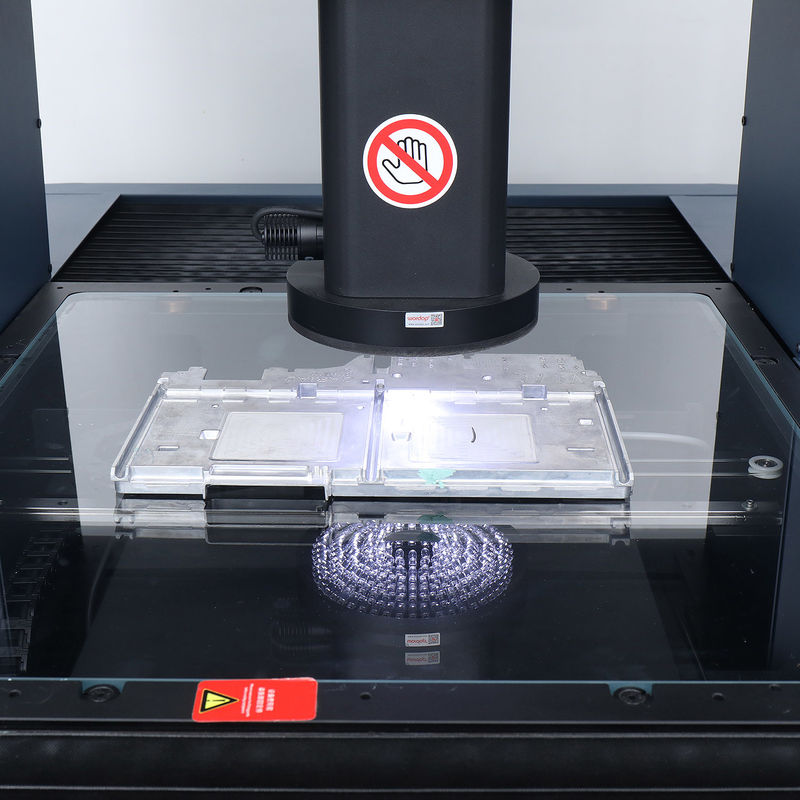

Sistema de iluminação |
Luz transmitida |
Transmissão telecêntrica LEDIluminação |
|||
|
Luz de superfície |
5 anéis e 8 zonas Luz dividida |
||||
|
Luz coaxial |
Opcional, luz LED |
||||
|
Precisão de detecção*2 |
Eixo X/Y |
(1.6+L/200) μm |
(1.8+L/200) μm |
(2.0+L/200) μm |
(2.2+L/200) μm |
|
Eixo Z |
(5.0+L/200) μm |
||||
|
Velocidade máxima |
XY(mm/s) |
500 mm/s |
|||
|
Z(mm/s) |
100 mm/s |
||||
|
Dimensões ((mm) |
1150×850×1650 |
1350×950×1650 |
1550 × 1050 × 1650 |
1650 × 1250 × 1650 |
|
|
Peso do instrumento (kg) |
630 kg |
720 kg |
820 kg |
930 kg |
|
|
Carga de carga (kg) |
25 kg |
||||
|
Fornecimento de energia |
1600 W |
||||
|
Configuração do sensor |
Opcional, (1) sensor espectral pontual; (2) sensor laser de linha; (3) sonda de contacto; |
||||
|
Controle de movimento |
Sistema de controlo por servo |
||||
|
Software de medição |
GQuickSErídeos |
||||
|
Tensão de funcionamento |
Ar condicionado De potência não superior a 250 W |
||||
|
Ambiente de trabalho |
Temperatura 20°C ± 3°C, umidade 35~75% |
||||
*1 A ampliação da imagem é aproximada e depende do tamanho e da resolução do ecrã
*2 Na posição de focagem, quando a temperatura ambiente for de 20 °C ± 3 °C, o peso montado no palco é igual ou inferior a 5 kg e L é o movimento do palco (mm)
